電動葫蘆主要組成、運動形式及電氣控制電路
電動葫蘆主要組成、運動形式及電氣控制電路
編輯:北京凌鷹起重 瀏覽:6427 時間:2018-05-08
電動葫蘆是用來提升或下降重物，并能在水平方向移動的起重運輸機械。它具有起重量小、結果簡單、操作方便等特點，廣泛應用于工礦企業中進行小型設備的安裝、吊運和維修中。一般電動葫蘆只有一個恒定的運行速度。
電動葫蘆是用來提升或下降重物，并能在水平方向移動的起重運輸機械。它具有起重量小、結果簡單、操作方便等特點，廣泛應用于工礦企業中進行小型設備的安裝、吊運和維修中。一般電動葫蘆只有一個恒定的運行速度。
電動葫蘆根據電動機、制動器和卷筒等主要部件布置的不同，可分為TV型、CD型、DH型和MD型。電動葫蘆按用途可分為通用型和專用型兩種。

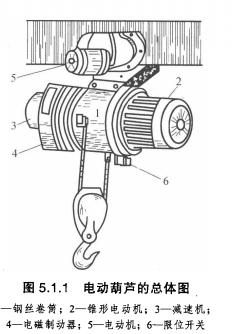

我國字型聯合設計的CD型鋼絲繩電動葫蘆，如圖5.1.1所示。它由兩個結構上相互聯系的提升機構和移動裝置主城，分別由提升電動機和移動電動機拖動。提升機構電動機通過減速箱拖動鋼絲卷筒。提升的鋼絲卷筒由錐形電動機經減速箱拖動，主傳動軸和電磁制動器的錐形圓盤相連接。電動葫蘆是借導輪的作用在工字梁上來回移動，而導輪由另一臺電動機經圓柱形減速箱驅動。電動葫蘆的行走機構設有電磁制動器，并用機械撞塊限制前后兩個方向的移動形成。
電磁制動器對主傳動軸制動。在提升吊鉤的極限位置裝有形成限位開關。移動機構電動機經減速箱拖動行走導輪，行走導輪可以在工字軌道上來回滾動。當它超出形成時，由形成限位開關進行限位保護。為了安全，電動葫蘆采用點動控制，當操作人員離開崗位時，電動葫蘆就自行停車，避免事故發生。
