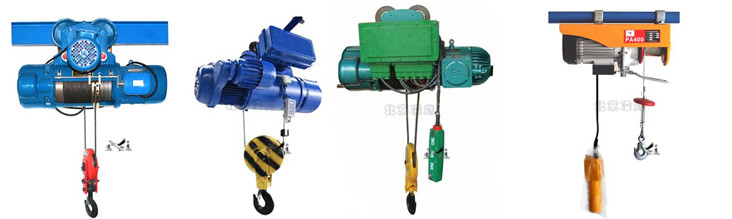

鋼絲繩電動葫蘆的電氣裝置由電氣控制箱、控制按鈕和斷火限位器、重錘限位器、超載限制器、溫控開關組成。
鋼絲繩電動葫蘆的電氣裝置由電氣控制箱、控制按鈕和斷火限位器、重錘限位器、超載限制器、溫控開關組成。
控制按鈕除可控制葫蘆外，還余一組按鈕可控制器其他機構，按鈕本身帶有機械聯鎖裝置，可以防止誤操作。
CD和MD電動葫蘆具有兩種不同形式的限位器，即重錘限位和斷火限位器，當重物提升到設定高度時，吊鉤滑輪將懸掛在鋼絲繩上的重錘頂起，重錘限位器動作，切斷上升接觸器的控制回路，電機失電，停止工作，若上升接觸器觸電發生粘連，重錘限位器斷控，起不到限位作用時，再經過一段很小的行程，斷火限位器即發揮作用，直接切斷電機電源，電機立即停車，對電動葫蘆上升進行雙重限位保護，確保設備安全，同時斷火限位器還具有下降極限位置的限位功能。
CD和MD電動葫蘆在起升電機上增設了溫控開關，當電機溫度超過設定值時，溫控開關動作，切斷上升控制電路，電動葫蘆無法正常起吊重物，最大限度地保護電動葫蘆。
同時，直流電磁制動器上設有微動開關，確保只有在電磁制動器動作后，葫蘆方能正常進行起吊工作。
