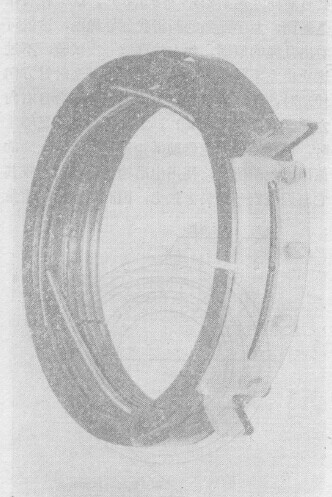

我國目前產量多的電動葫蘆是CD:型電動葫蘆,該電動葫蘆設有導繩器裝置,其主、要功能是保證卷筒上的鋼絲繩順卷筒繩槽排列而不產生亂繩現象,同時與限位器配合動作,保證起升行程終點的.安全限位。但是,由于心D:型電動葫蘆導繩器存在某些缺陷,不能有效地克服亂繩現象。七十年代初,我們?cè)谠囍破逥:型。.5噸電動葫蘆時,發現亂繩現象較嚴重,空鉤時必需掛上一重物才能不亂繩。在用戶訪問,用戶意見較大,希望改進導繩器的性能,故此行業內將改進導繩器列為攻關項目所于1983對導繩器的運動進行了觀察和理論分析,經多次拭驗獲得了較理想的新導繩器(圖1)。

新導繩器簡介

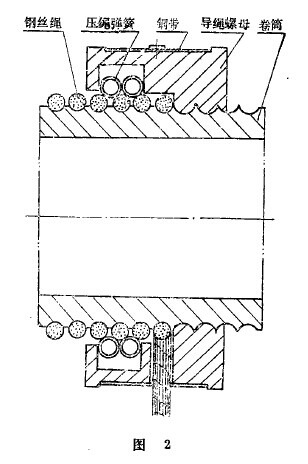

新導繩器的構造如圖2所示。

由導繩螺母、鋼帶、壓繩彈簧、卡板等組成。新導繩器增加了壓繩彈簧,它緊緊地箍住纏繞在卷筒上的鋼絲繩,不使鋼絲繩松開,同時壓繩彈簧在導繩螺母的環形槽內跟隨卷筒旋轉,從而克服了原導繩器性能上存在的主要缺陷,成功地解次了亂繩問題。通過試驗證明,新導繩器在任使用情況下都不會產生亂繩現象。新導繩器不但性能良好,裝配方法也與原導繩器相似,只是在裝壓繩彈簧時,以必lmm鐵絲為導向,穿過卷筒后再將壓繩彈簧拉進就位。新導繩器可利用原導繩器毛坯和工裝,不必另搞一套,而且與原導繩器可以互換,便于用戶更換。另外,新導繩器寬度與原導繩器相同或接近,因而不影響起升高度。

電動葫蘆導繩器的改進的其他點會在后面的文章中繼續介紹。
