單葫蘆出繩的改制方案
編輯:北京凌鷹起重 瀏覽:4729 時間:2021-06-22
單葫蘆改制適用于 1 /1、2 /1 和4 /2 等出繩方式。單葫蘆改制方案適合于1 ～ 5 t 小起重量的電動葫蘆。該種改制方法相對比較簡單，主要是利用較大噸位的葫蘆進行倍率變換使用。

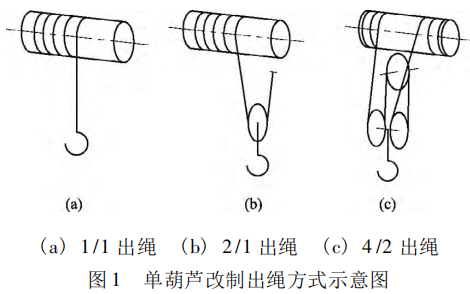

單葫蘆改制適用于 1 /1、2 /1 和4 /2 等出繩方式。單葫蘆改制方案適合于1 ～ 5 t 小起重量的電動葫蘆。該種改制方法相對比較簡單，主要是利用較大噸位的葫蘆進行倍率變換使用。圖 1 為 3 種出繩方式的示意圖。
1 /1 出繩具有卷筒纏繩量小、起升速度快等特點。由于只有 1 根鋼絲繩直接吊重，故在設計時需特別要注意電動葫蘆的平衡性。為了保證吊鉤位于運行軌道的正下方，需要將電動葫蘆卷筒偏移軌道中心線布置，則在軌道中心線另一側要加裝一定的配重裝置。另外，由于吊重會隨著起升高度的變化而沿卷筒大幅度的移動，故電動小車的輪壓也會出現較明顯的變化。由于是單根出繩，工作時不會出現鋼絲繩纏繞的現象，但穩定性較差。
2 /1 出繩的電動葫蘆制作起來相對簡單，因1 ～ 5 t 標準鋼絲繩電動葫蘆產品本身就為 2 /1 出繩結構，改制時只需選擇合適的大噸位電動葫蘆，卷筒制作與原鋼絲繩直徑相配即可。這種出繩方式的葫蘆卷筒纏繩量較 1 /1 出繩稍多，起升速度是1 /1 出繩起升速度的一半。工作時，吊重也會沿卷筒出現一定位置的移動。
4 /2 出繩的電動葫蘆卷筒纏繩量多，起升速度與標準電動葫蘆的起升速度相同。其優點在于工作時穩定性好，吊重在起升和下降時垂直運動，不會沿卷筒方向移動。
